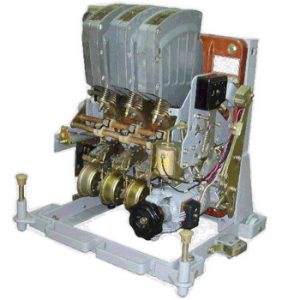

Автоматический выключатель АВМ-10СВ (АВМ-10НВ) на 800А, 750А, 630А, 600А, 500А — устройство, применяемое для защиты различных электрических приборов и установок (электродвигатели, трансформаторы и т.п.) в электросетях с постоянным и переменным током на промышленности.
Вводной автомат АВМ-10СВ (АВМ-10НВ) обеспечивает защиту:
• От токов коротких замыканий
• От перегрузок
• защиту электроустановок
Автоматы АВМ-10СВ (АВМ-10НВ) устанавливаются в распределительные устройства и обеспечивают разъединение электросети при помощи электромеханического привода. Благодаря наличию электропривода, возможно дистанционное включение и выключение электросети, но не более 5 раз в сутки.
АВМ10СВ (АВМ10НВ) может быть: выдвижной (выкатной) или стационарный.
По типу привода: ручной или электрический (электропривод)

Область применения АВМ-10СВ
Используется на промышленности, для организации защиты электрических сетей от перегрузок и коротких замыканий. Благодаря работе с широко применяемыми на промышленности токами, находит внедрение в самых различных отраслях. В частности, это, собственно, энергетика (при построении электросетей), а также прочая легкая и тяжелая промышленность. Кроме того, существует специфическое морское исполнение выключателя, позволяющее устанавливать данное решение на судах.
Так как автомат АВМ-10 СВ (АВМ-10 НВ) имеет открытое исполнение корпуса, имеются определенные ограничения по условиям эксплуатации устройства:
• Не допускается применение во взрывоопасной рабочей среде
• Необходимо исключить наличие испарений химически активных веществ, газов
• Недопустимым является наличие токопроводящей пыли
• Нельзя применять решение в условиях водяных паров.
Кроме того, есть климатические ограничения:
• Умеренный климат, колебания температуры от -25°С до +40°С.
• Высота над уровнем моря не более 1000 м.
Соответственно, исходя из данных ограничений, можно утверждать, что данное решение является наиболее широко применяемым в качестве общепромышленного выключателя.

Технические особенности
В соответствии с маркировкой, Контактор АВМ-10СВ (АВМ-10НВ) представляет собой селективный выдвижной выключатель, рассчитанный на номинальную силу тока 1000А при постоянном напряжении 440В или переменном напряжении 500В/50Гц.
Селективное исполнение выключателя позволяет автоматически отключать электрические цепи с выдержкой от 0,25 до 0,6с при отсечке, что позволяет организовать систему селективного срабатывания при коротком замыкании и сверхтоках при перегрузках. Выдвижное исполнение выключателя АВМ10СВ (АВМ-10НВ) позволяет обеспечить монтаж в специфических условиях, когда необходимо обеспечить подключение выключателя втычными контактами, которые располагаются с задней части устройства.
Устройство снабжено электроприводом, состоящим из следующих элементов:
• Электродвигатель редуктора, снабженный диском включения
• Конечный выключатель, расположенный на корпусе редуктора
• Тормоз
Контактор АВМ-10СВ (АВМ-10НВ) предназначен для сборки на изолированных панелях с учетом особенностей монтажа выдвижного выключателя. Устройство имеет контактную систему, которая насчитывает по две пары последовательно включаемых и отключаемых контактов. Главные подвижные контакты оборудованы серебряными и никелевыми накладками, неподвижные — накладками из графита и никеля. Предварительные контакты изготавливаются из меди.
В целях безопасности предусмотрена дугогасительная камера, выполненная из огнестойкого пластика, накрывающая контактную систему каждой фазы. Выключатель АВМ-10СВ содержит в конструкции механическое устройство, обеспечивающее задержку расцепления.
Комплект поставки включает в себя само устройство, съемную рукоятку, применяемую для ручного включения, инструкцию и технический паспорт.
