Автоматический выключатель (Автомат) Электрон Э40В УЗ применяются для оснащения электрических подстанций, защиты промышленных цепей, в том числе, на предприятиях с непрерывным производственным циклом, используются для создания распределительных щитов управления и низковольтных комплектных устройств (НКУ).
Область применения
Устройство предназначено для коммутации и защиты цепей постоянного (с напряжением до 440В) или переменного тока (напряжением до 660В). Автомат Электрон в нормальном режиме обеспечивает прохождение тока и отсоединение цепи при возникновении короткого замыкания или перегрузки. Кроме этого, данные автоматы позволяют производить нечастые (до 10 раз в сутки и не чаще 3-х раз в час) отключения и включения электрических цепей. Выключатели имеют два положения: включён/отключён. При включении подвижные контакты с большой скоростью перемещаются механизмом управления и замыкаются с неподвижными контактами. В случае перегрузки или короткого замыкания расцепитель максимального тока воздействует на устройство управления, и выключатель автоматически выключается. Возникающая при размыкании контактов электрическая дуга гасится внутри дугогасительного устройства.
Технические характеристики

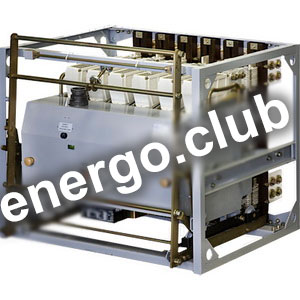

Тип исполнения модели Э40В: выдвижной с задним присоединением.
Тип исполнения по токам: двухполюсный — для постоянного, трёхполюсный — для переменного токов.
Выключатель оснащён электроприводом и максимальным расцепителем тока (МРТ).
Номинальный ток: до 4000А
Предельная коммутационная способность автомата Э40В:
70 кА для 360В и 50 кА для 660 В — действующие значения тока отключения в цепи переменного тока;
65 кА для 220В и 55 кА для 440В — токи отключения в цепях постоянного тока.
Условия эксплуатации (по типу исполнения У3): в умеренном климате, в закрытом помещении с естественной вентиляцией (без искусственного регулирования климатических условий), при отсутствии солнечного излучения и воздействия агрессивных сред, не более 1000 м над уровнем моря.
Вес: около 390 кг.
Электровыключатель имеет износостойкость — до 6300 циклов включения-отключения (ВО), в зависимости от величины номинального тока и типа защищаемой цепи по току (переменное или постоянное).
Выключатели собираются из отдельных сборочных единиц:
-устройство управления
-контактные группы
-контакты вспомогательной цепи
-дугогасительные устройства
-минимальный расцепитель напряжения
-максимальный расцепитель тока (МРТ)
-втычные контакты.
В комплект поставки входят (кроме самого выключателя): техническое описание, паспорт, инструкция по эксплуатации. Возможна поставка с комплектом запасных частей (в зависимости от заказа). Данная (выдвижная) модель поставляется вместе с металлическим каркасом, в котором установлены встречные неподвижные выводы, вкатное и блокировочное устройства.
Преимущества
Автоматические выключатели серии Электрон, благодаря удобству, простоте и безопасности, получили широкое распространение: начиная с 1968 года, было выпущено несколько десятков тысяч «Электронов», которые нашли своё применение почти на всех промышленных предприятиях и большинстве электроподстанций страны. До сих пор «Электроны» являются одними из самых мощных низковольтных автоматических выключателей отечественного производства. В 2016 эта серия автоматических выключателей развивается в виде новой серии выключателей под названием «Электрон Про».
